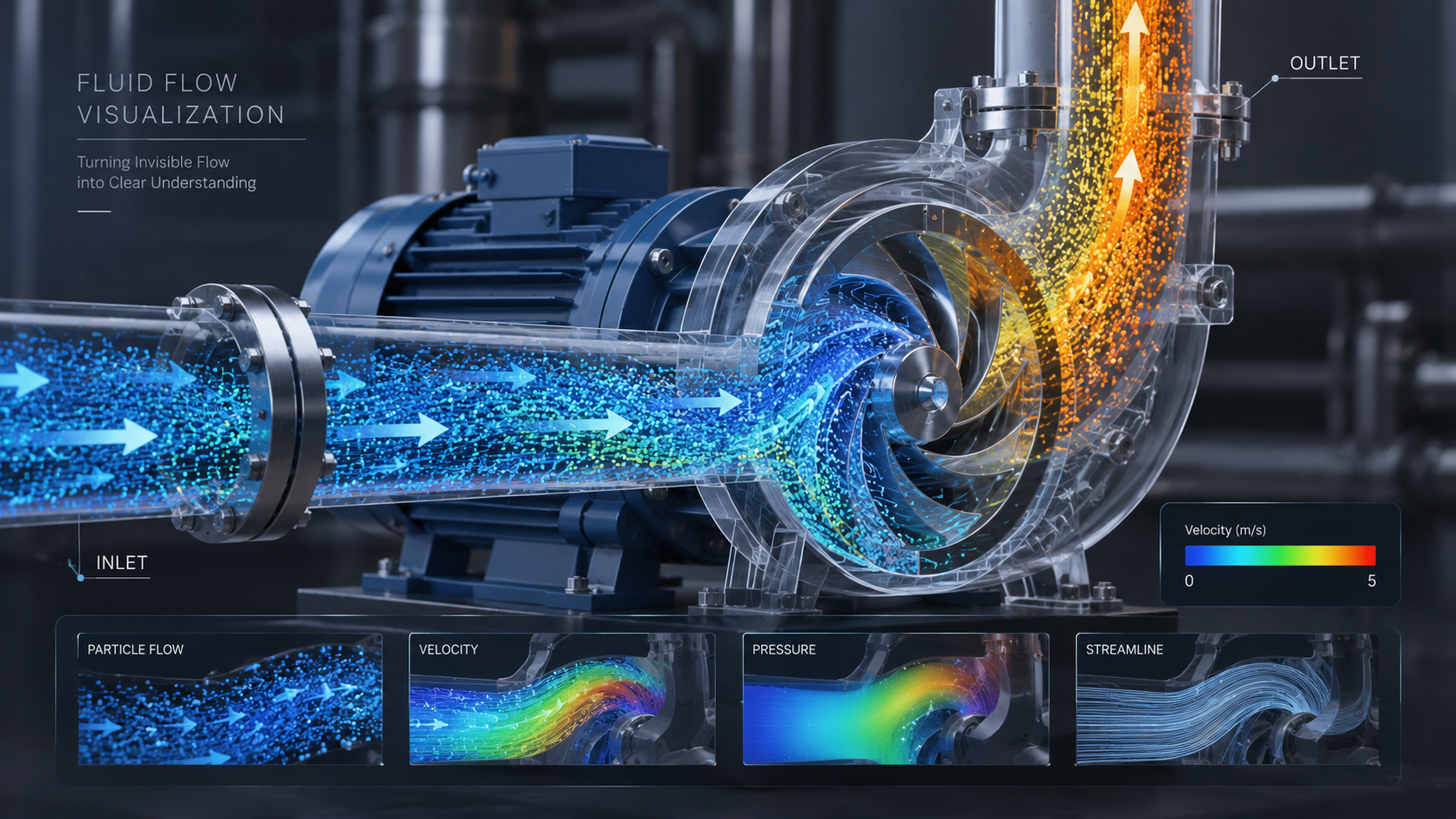

유체 흐름: 입자 시스템으로 구현하는 흐름의 메커니즘
불투명한 파이프나 챔버 내부를 흐르는 액체는 밖에서 볼 수 없습니다. 3D CG에서는 이를 파티클 시스템(Particle System) 기술로 시각화합니다.
수천 개의 미세한 입자 데이터에 물리적인 속성을 부여하여, 유체가 이동하는 방향과 속도는 물론 압력 변화에 따른 난류와 층류의 차이까지 섬세하게 구현합니다. 밸브가 열릴 때 유체가 반응하는 방식이나 배관 분기점에서 흐름이 나뉘는 복잡한 메커니즘을 3D 애니메이션으로 명쾌하게 전달할 수 있습니다.

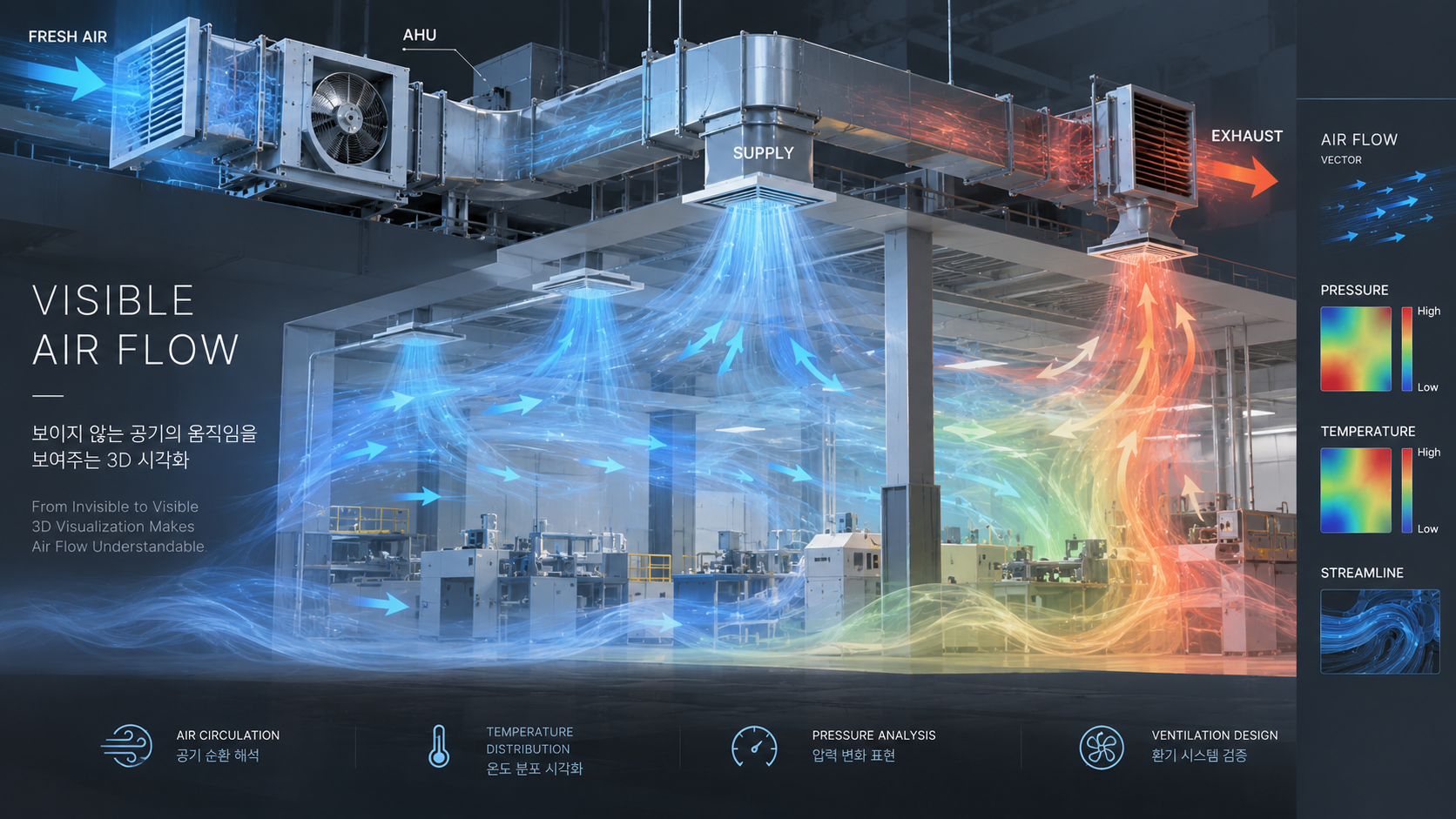

기체 흐름: 보이지 않는 공기의 움직임을 보여주는 방법
공기나 가스는 눈에 보이지 않기 때문에 실제 설비 안에서 어디로 이동하고 어떻게 퍼지는지 직접 확인하기 어렵습니다.
예를 들어 공기가 이동하는 방향을 화살표나 움직이는 입자로 보여주고, 온도나 압력의 차이는 색상 변화로 구분할 수 있습니다. 뜨겁거나 압력이 높은 영역과 낮은 영역을 서로 다른 색으로 표현하면 복잡한 설명 없이도 기체가 어느 방향으로 움직이고 어디에 모이는지 쉽게 이해할 수 있습니다.
공장의 환기 시스템에서 공기가 순환하는 과정, 연소 장치 내부의 가스 이동, 냉각 설비에서 냉매가 흐르는 과정처럼 실제로는 눈에 보이지 않는 현상도 3D로 시각화하면 장비의 작동 원리와 공정의 흐름을 훨씬 직관적으로 전달할 수 있습니다.

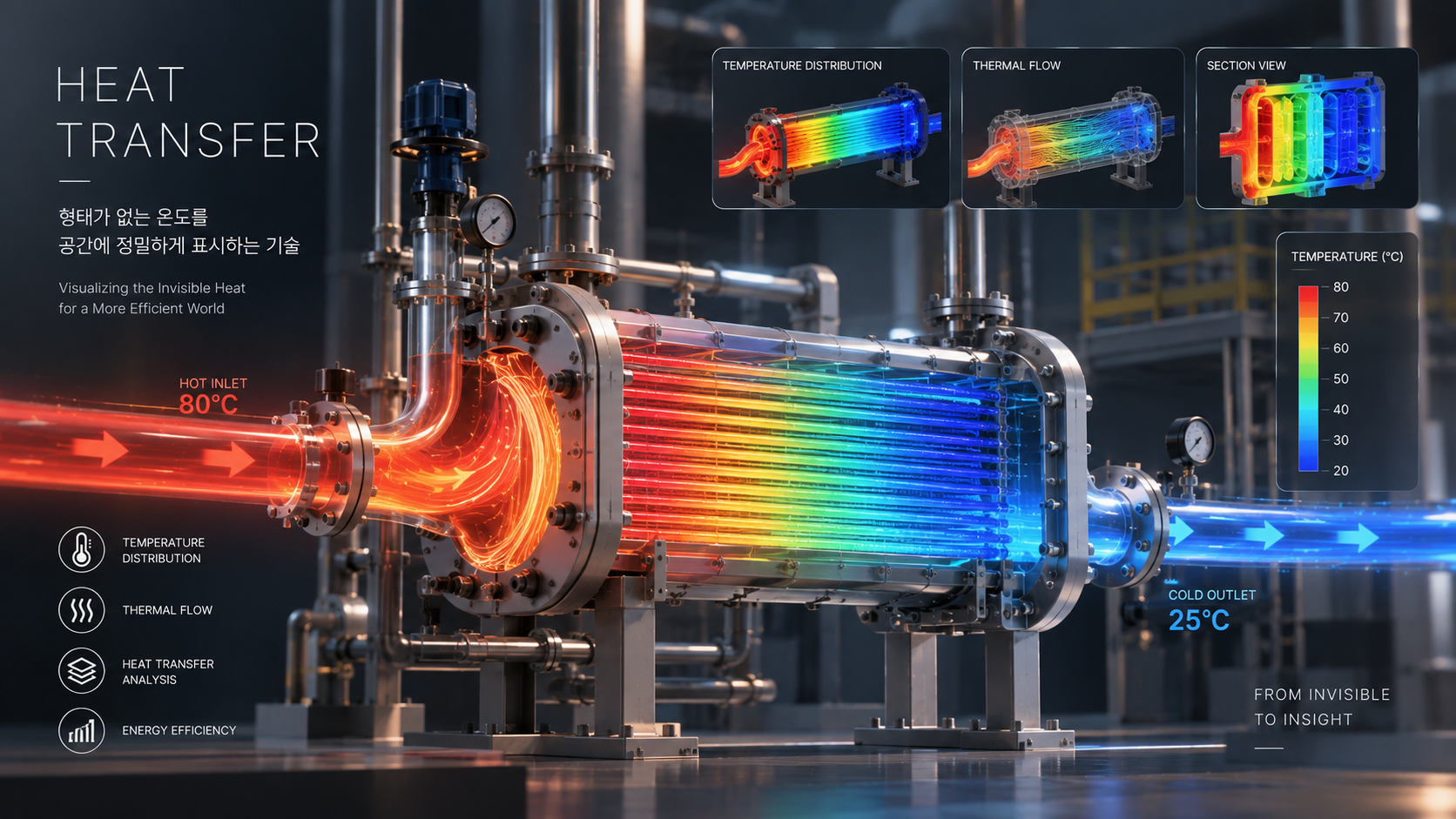

열전달: 형태가 없는 온도를 공간에 정밀하게 표시하는 기술
전도, 대류, 복사로 전달되는 열은 형태가 없습니다. 이를 3D 공간으로 끌어올 때는 열화상 카메라(Thermal Imaging) 방식의 색상 맵핑(Color Mapping)을 적용합니다.
고온부는 붉은색과 주황색, 저온부는 파란색으로 지정하고 시간에 따라 열이 전파되는 과정을 애니메이션으로 보여줍니다. 이를 통해 소재가 가열되는 순서와 냉각 구간, 나아가 열이 집중되는 구조적 취약 지점까지 실물 실험 없이도 3D 시각화 데이터만으로 검증하고 설명할 수 있습니다.
보이지 않는 공정을 보이게 만드는 것이 핵심입니다.
기술을 제대로 이해시키지 못하면 프로젝트 승인이 지연되고, 투자자나 고객과의 소통에 차질이 생깁니다. 그럴듯하게 흉내 낸 그래픽이 아닙니다. 실제 엔지니어링 도면과 공정 데이터를 기반으로 '공정의 원리가 정확히 전달되는 시각화'를 구현할 때, 비로소 B2B 현장에서 강력한 신뢰와 설득력을 가질 수 있습니다.
